試驗注意事項

　　1. 分接開關檔位的影響。分接開關檔位不同，繞組匝數不同，直接影響被測變壓器的電感、電容量，從而使頻譜圖不同。

　　2. 信號源輸入方向的影響。由于實際測量中，激勵端與響應端改變后測得的頻響曲線不完全相同，所以，每次測量時，應遵循相同的試驗接線步驟。

　　3. 鐵芯接地和油的影響。鐵芯接地情況和充油情況，會使繞組電容值不同，故在測試時，一定要將鐵芯接地，并充滿絕緣油(并靜置一段時間)。

　　4. 出口引出線的長短對測量的影響。套管端子延長對頻響曲線影響很大，同時對頻帶寬度也有影響，會產生對地電容，因此，測試時不宜延長套管引線。

　　試驗周期

　　1、交接時、大修后，需進行變壓器繞組變形試驗;

　　2、電壓等級為110kV及以上的變壓器每6年進行一次變壓器繞組變形試驗;

　　3、變壓器在更換繞組后，出口短路后需進行變壓器繞組變形試驗。

　　(1)各頻段的分析

　　以低頻段為主，中、高頻段為輔的分析原則，從等值電路上可知，對各頻率范圍下的頻率響應進行分析，結論如下：

　　A、當頻響特性曲線低頻段(1kHz～100kHz)的諧振峰發生明顯變化時，通常預示著繞組的電感變化或發生整體變形現象。變壓器繞組變形試驗因為頻率較低時，繞組的對地電容及餅間電容所形成的容抗較大，而感抗較小，如果繞組的電感發生變化，勢必會導致其頻響特性曲線低頻部分的諧振峰頻率左右移動。對絕大多數變壓器來說，其三相繞組低頻段的響應特性曲線較為一致。變壓器繞組變形測試儀如果發現不一致的情況，一般表明線圈整體結構出現問題，可能會危及運行，應慎重對待，根據其它測試手段來重點分析判斷。

　　B、當頻響特性曲線中頻段(50kHz～600kHz)的諧振峰發生明顯變化時，通常預示著繞組發生扭曲和鼓包等局部變形現象，因為在頻率范圍內，繞組的分布電感和電容均發揮作用，其頻率響應特性具有較多的諧振峰，故而根據其各個諧振峰頻率的變化情況能夠較靈敏地反映出繞組分布電感、電容的變化情況。對于那些遭受突發短路電流沖擊的變壓器，如果其諧振峰頻率的分布與短路沖擊前的有較大改變，例如諧振峰頻率左右移動或諧振峰數目減少或增多，通常可認為繞組發生了局部變形現象。

　　C、當頻響特性曲線高頻段(>600kHz)的諧振峰發生明顯變化時，通常預示著繞組的對地電容改變。變壓器繞組變形試驗因為在高頻條件下，繞組的感抗增大，基本被餅間分布電路所旁路，故對諧振峰變化的影響程度相對較低，基本以電容的影響為主。由于繞組餅間電容通常較大，故對地電容的改變(如繞組整體位移或分接開關引線的對地距離發生變化)是造成該頻段內頻響特性曲線變化的主要因素。

　　如果在中頻和高頻段頻譜圖發生差異，應具體的分析這種差異是否代表線圈引線的結構差異或分接開關引線長短的差異，這種差異有些是變壓器設計制造中固有的。 高頻段的測試具有很大的局限性，特別是不同時段測試結果的縱向比較時。

　　(2)橫向分析

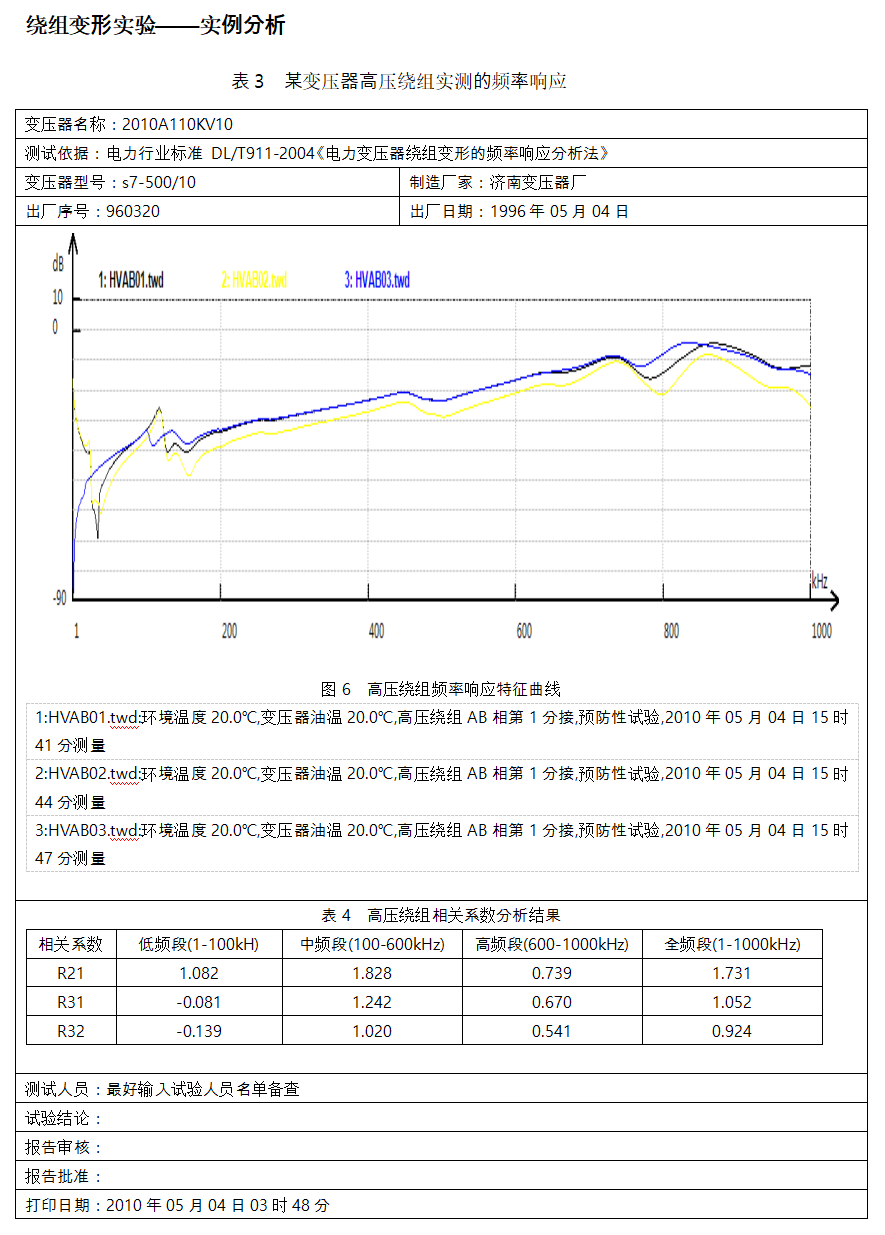

　　曲線HVAB01.twd表示低壓側繞組開路，曲線HVAB02.twd表示低壓測繞組短路。曲線HVAB03.twd表示低壓測繞組短接接地。

　　從圖形可以看出短接后圖形發生了很大的變化，對此進行分析，由于低壓測繞組短接。根據公式，可知低壓測繞組由于短接，產生感應電流。同樣產生的電流影響高壓測的電壓。，，所以相應的也會發生變化，如此相互感應后，以至于形成的圖形發生變化。

　　曲線HVAB03.twd由于低壓繞組短接后接地，在產生上述感應電流影響被測繞組電壓的同時，也使高壓繞組的對地電容發生了變化。使被測繞組的內部結構參數發生變化。在隨頻率變化的同時，圖形發生變化。
