大地網接地電阻測試儀是電力系統、通信基站、建筑防雷等領域檢測接地系統安全性與有效性的核心設備，其測試結果直接關系到設

備絕緣保護、人員觸電防護及系統抗干擾能力。為確保測試數據準確、操作安全合規，需嚴格遵循以下使用規范，涵蓋測試前準備、

操作流程、數據處理及安全注意事項四大核心環節。




一、測試前準備：奠定準確測試基礎

測試前的充分準備是避免數據偏差、保障操作安全的關鍵，需從 “設備檢查 - 現場勘察 - 環境確認 - 人員防護” 四方面落實：

1. 設備及附件檢查

主機狀態：確認測試儀外觀無破損，顯示屏、按鍵、接口（如測試線接口、電源接口）完好；開機后自檢正常，無報錯代碼（如

“接線錯誤”“電池欠壓”），電池電量充足（若為便攜式），或外接電源電壓穩定（220V±10%，50Hz）。

測試線與附件：檢查測試線（電流線、電壓線、接地線）是否存在破損、斷裂、接頭氧化情況，線徑需符合測試儀額定電流要求（通

常電流線≥2.5mm²，電壓線≥1.5mm²）；確認輔助接地極（電流極 C、電壓極 P，通常為銅棒或鋼板）無銹蝕，與測試線連接牢

固。

校準驗證：若測試儀長期未使用（超過 6 個月）或測試數據異常，需先用標準電阻箱（如 1Ω、10Ω、100Ω 標準電阻）進行校準，

確保測試誤差在設備說明書規定范圍內（通常 ±2% FS）。

2. 現場勘察與環境確認

接地網信息核對：明確被測大地網的設計參數（如接地網面積、埋深、材質）、接地引下線位置（需選擇無銹蝕、直接與接地網連接

的引下線，避免從設備外殼間接測試），避免測試點存在油漆、氧化層（需提前用砂紙打磨至金屬裸露）。

干擾源排查：遠離強電流設備（如變壓器、大電機）、高壓線路（≥10kV）及高頻干擾源（如變頻器、無線基站），避免雜散電流、

電磁場對測試信號的干擾；若無法避開，需在測試時開啟設備 “抗干擾模式”（如工頻濾波、異頻測試）。

天氣與環境要求：嚴禁在雨天、雪天或地面積水時測試（接地電阻受濕度影響極大，數據無效）；測試環境溫度需在設備工作范圍

（通常 - 10℃~50℃），避免高溫暴曬或低溫凍害導致設備故障。

3. 人員與安全準備

人員資質：操作人員需具備電氣安全知識，熟悉測試儀說明書，嚴禁無證人員操作；若測試對象為運行中的電力設備接地網，需提前

辦理 “工作票”，確認設備已斷電、驗電、掛接地線，設專人監護。

防護裝備：佩戴絕緣手套、絕緣鞋，若測試現場有高空作業（如接地引下線接線），需系安全帶；測試線接線時，需確認測試儀已斷

電，避免 “帶電接線” 導致設備燒毀或人員觸電。




二、測試操作流程：規范步驟確保數據準確

大地網接地電阻測試常用 “三極法”（電流極 C、電壓極 P、被測接地極 E），部分場景（如大型接地網）需用 “四極法”，核心

操作流程如下：

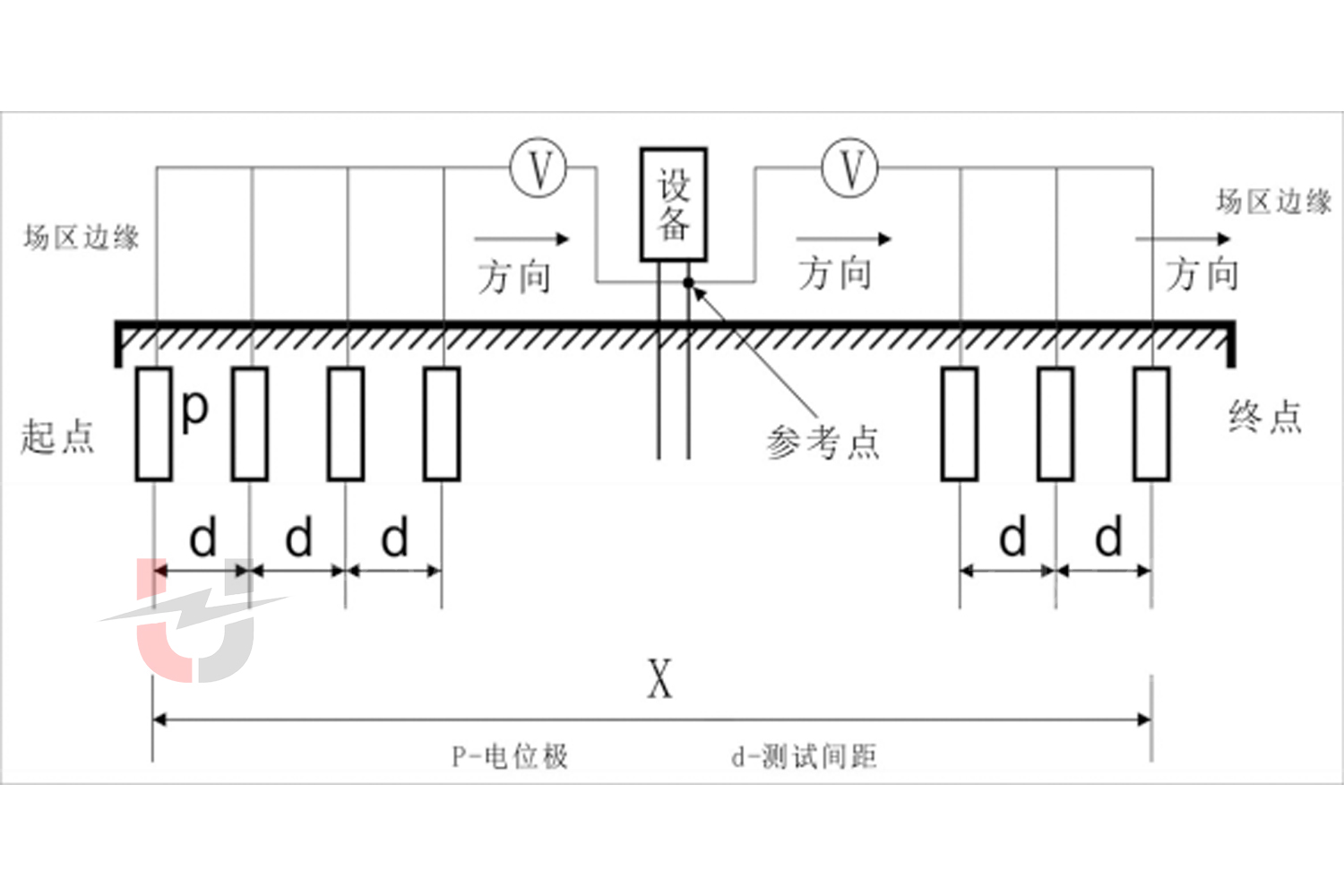

1. 輔助接地極布置（關鍵步驟）

布置原則：電流極 C、電壓極 P 需與被測接地極呈 “直線分布”，且滿足 “距離要求”——

電流極 C 與接地端的距離（DCE）：≥2 倍接地網對角線長度（或≥100m，若接地網面積較?。?，確保電

流極處無被測接地網的電流影響；

電壓極 P 與接地端的距離（DPE）：≈0.618×DCE（基于 “零電位點” 理論，最小化測試誤差），若現場空間受限，可調整為

0.5×DCE~0.7×DCE，但需在測試報告中注明。

接地極安裝：將電流極、電壓極垂直打入地下，深度≥0.5m（若土壤干燥，可澆水濕潤，確保接地良好）；若地面為巖石，可采用

“水平接地極”（如銅帶平鋪，覆蓋濕土），避免接地極接觸不良導致測試數據偏大。

2. 設備接線（按 “先接地，后接 P、C” 順序）

接線順序：先將測試儀的 “接地端”（被測接地極）用測試線連接到接地引下線（打磨后的金屬點），再連接 “P 端”（電壓

極），最后連接 “C 端”（電流極）；接線時需確保接頭擰緊，無松動（接觸電阻會導致數據偏差，可涂抹導電膏優化接觸）。

線序核對：嚴禁將電流線與電壓線接反（會導致測試數據嚴重偏小，甚至設備過載），需對照測試儀面板標識逐一核對，確認無誤后

再通電。

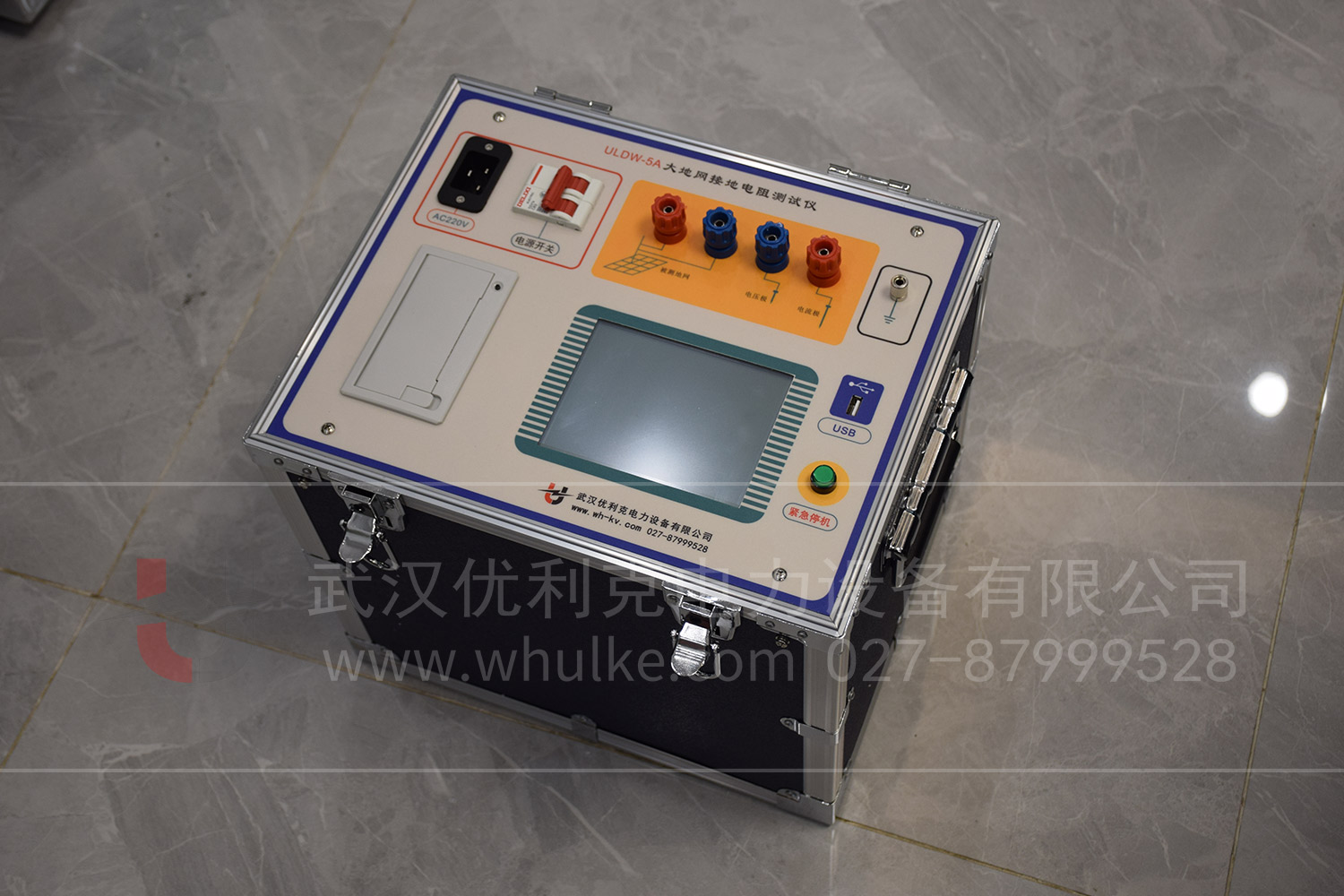

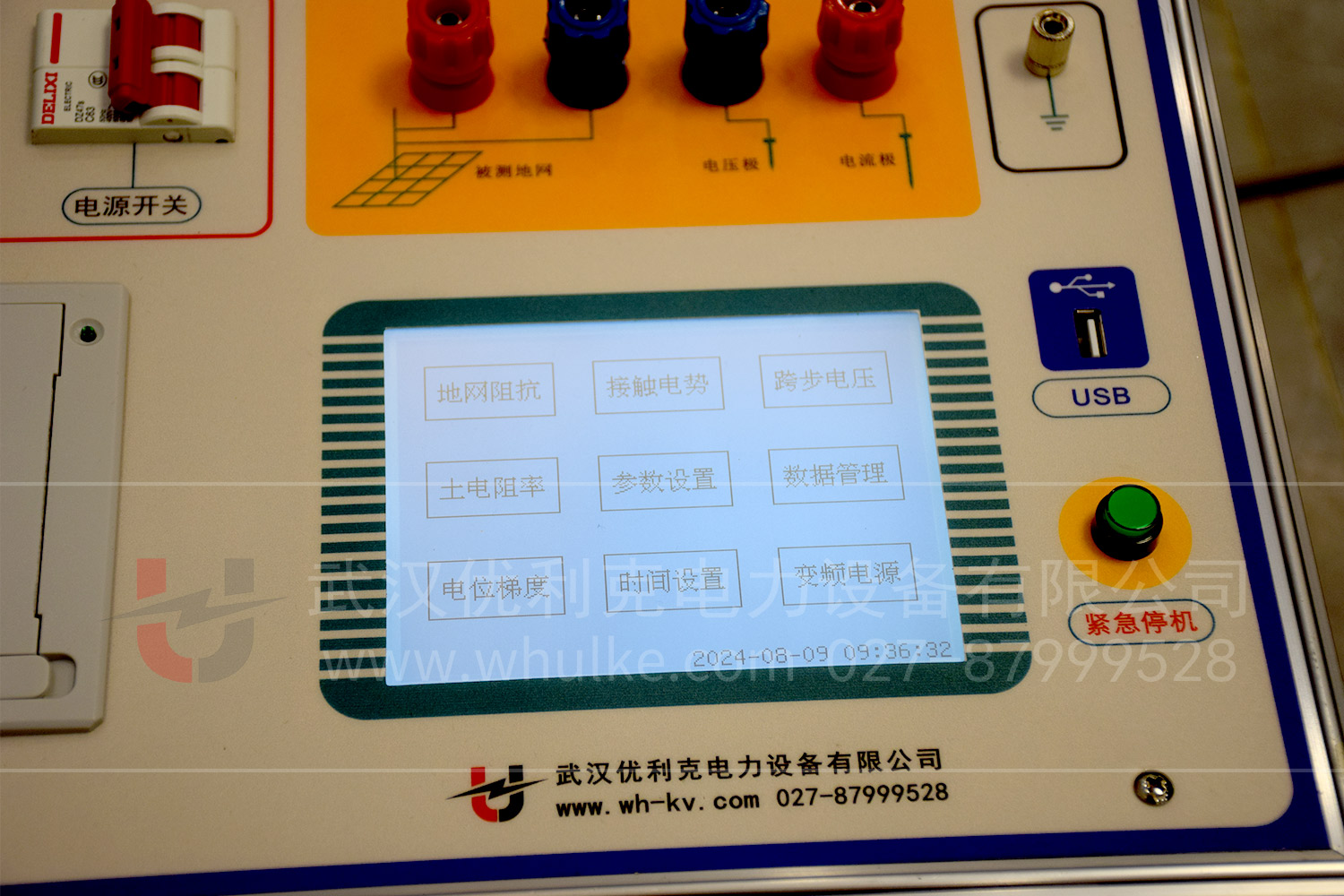

3. 儀器參數設置與測試

參數選擇：開機后，根據測試需求設置參數 ——

測試方法：默認 “三極法”，大型接地網選擇 “四極法”（需額外連接輔助接地極）；

測試頻率：優先選擇 “異頻測試”（如 40Hz、60Hz，避開 50Hz 工頻干擾），若現場干擾小，可選擇 “工頻測試”；

測試電流：根據接地網大小選擇（通常 5A~30A，接地電阻較小的大型接地網選大電流，提高數據穩定性），避免電流過小導致抗干

擾能力弱。

啟動測試：確認參數無誤后，按下 “測試鍵”，儀器自動輸出測試電流，采集電壓信號，計算接地電阻值；測試過程中禁止觸碰測

試線、輔助接地極，避免干擾信號或觸電風險。

多次測量：為確保數據可靠，需在同一條件下連續測試 3 次，若 3 次數據偏差≤5%，取平均值作為最終結果；若偏差過大（＞

10%），需排查接線、輔助接地極接觸或干擾問題，重新測試。

4. 測試后操作

設備斷電與拆線：先按下 “停止鍵”，關閉測試儀電源，再按 “先拆 C，再拆 P，最后拆 地” 的順序拆除測試線（避免先拆接地導

致電壓極帶電）；整理測試線時，避免打結、拉扯，防止線芯斷裂。

輔助接地極回收：將電流極、電壓極拔出，清理表面泥土，與測試線一同收納（避免丟失或損壞）；若現場為電力設備接地網，需拆

除臨時接地線，確認設備恢復正常狀態后，辦理 “工作票終結”。

三、數據處理與報告：確保結果可追溯

1. 數據有效性判斷

排除異常數據：若測試數據遠超設計值（如設計接地電阻≤1Ω，測試值≥5Ω），需檢查是否存在 “輔助接地極接觸不良”“測試線

斷裂”“干擾源未排除” 等問題，重新測試；若數據為 “0Ω” 或 “無窮大”，需排查接線是否短路或開路。

環境修正：若測試時土壤濕度、溫度與設計工況差異較大（如干旱季節），需根據《接地裝置特性參數測量導則》（DL/T 475）進

行修正，標注修正后的實際接地電阻值。

2. 報告編制要求

測試報告需包含以下核心信息，確?？勺匪?、可審計：

基礎信息：測試日期、地點、環境（溫度、濕度、天氣）、測試人員、設備信息（測試儀型號、編號、校準日期）；

被測對象：接地網名稱、設計參數（面積、材質、接地電阻要求）、測試點位置；

測試數據：3 次原始測試值、平均值、修正值（若有）、是否符合標準要求；

問題與建議：若接地電阻超標，需分析原因（如接地網腐蝕、土壤電阻率升高），提出整改建議（如補打接地極、更換腐蝕引下

線）。

四、安全注意事項：杜絕人身與設備事故

帶電設備禁忌：嚴禁對運行中的高壓設備（如 110kV 及以上變壓器、開關）接地網進行測試，必須先斷電、驗電、掛接地線，設專

人監護，防止 “跨步電壓” 或 “接觸電壓” 觸電。

測試線安全：測試過程中，測試線需遠離尖銳物體、高溫設備，避免絕緣層破損；禁止將測試線橫跨道路或通道，若無法避免，需用

警示帶圍蔽，設 “小心絆倒” 標識。

設備保護：避免測試儀受到劇烈撞擊、淋雨或暴曬；長期不用時，需將電池充滿后存放（每 3 個月補充充電一次，防止電池虧電損

壞），主機與附件分開收納，置于干燥通風環境。

應急處理：若測試中出現儀器冒煙、異響或人員觸電，需立即切斷電源，使用絕緣工具斷開測試線，對觸電人員進行急救（如心肺復

蘇），并上報相關負責人。

五、引用標準

本規范主要依據以下國家標準與行業標準制定，實際操作中需結合具體場景與設備說明書調整：

《接地裝置工頻特性參數測量導則》（DL/T 475-2017）

《電力安全工作規程 電力線路部分》（GB 26859-2011）

《建筑物防雷裝置檢測技術規范》（GB/T 21431-2015）

通過嚴格執行上述規范，可確保大地網接地電阻測試數據的準確性、可靠性，為接地系統的安全運行提供有效保障。
